工藝原理

　　石英砂機械過濾器為水處理系統的預處理設備，適用于濁度在1-10NTU的進水；目的除去水中的懸浮物、顆粒和膠體，降低進水的濁度和SDI值，滿足除鹽裝置后續設備的進水要求；設備可以通過周期性的清洗來恢復它的截污能力。

　　技術參數

　　結構形式

　　本類設備是鋼制壓力式過濾器，可除去原水中的懸浮物、機械雜質、余氯及色度，按濾料的不同，機械過濾器分為單層、雙層、三層濾料和細砂過濾器；石英砂過濾器濾料一般為單層石英砂，粒徑為0.8～1.2mm，濾層高度通常為1.0～1.2m。按結構又分為單流、雙流、立式、臥式；按內表面防腐要求，以分為襯膠型和非襯膠型。

　　設備由本體、布水裝置、集水裝置、外配管及儀表取樣裝置等組成。進水裝置為上進水、擋板布水，集水裝置為多孔板濾水帽集水或穹形多孔板加承托層結構；設備的本體外部配管配帶閥門并留有壓力取樣接口，便于用戶現場安裝和實現裝置正常運行。

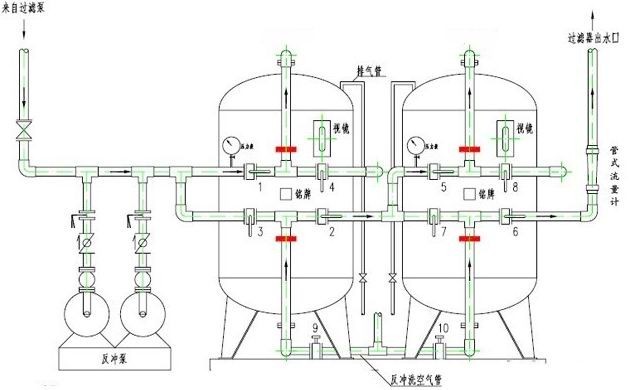

　　過濾器過濾示意圖

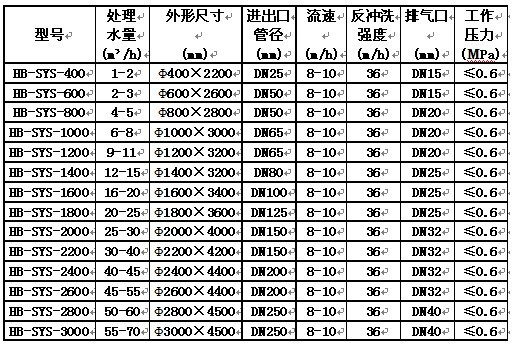

    過濾器參數表

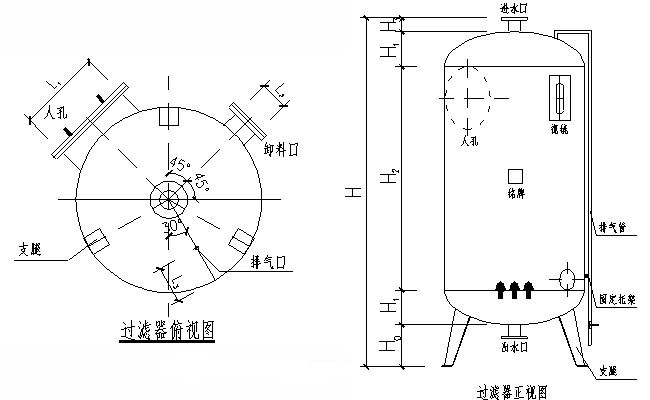

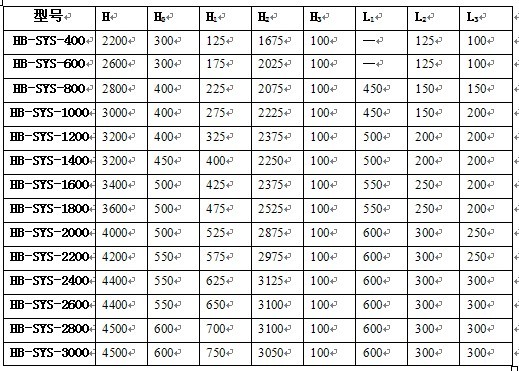

    安裝尺寸表
